应用范围广 一体 小 半导体指纹模块 性价比高

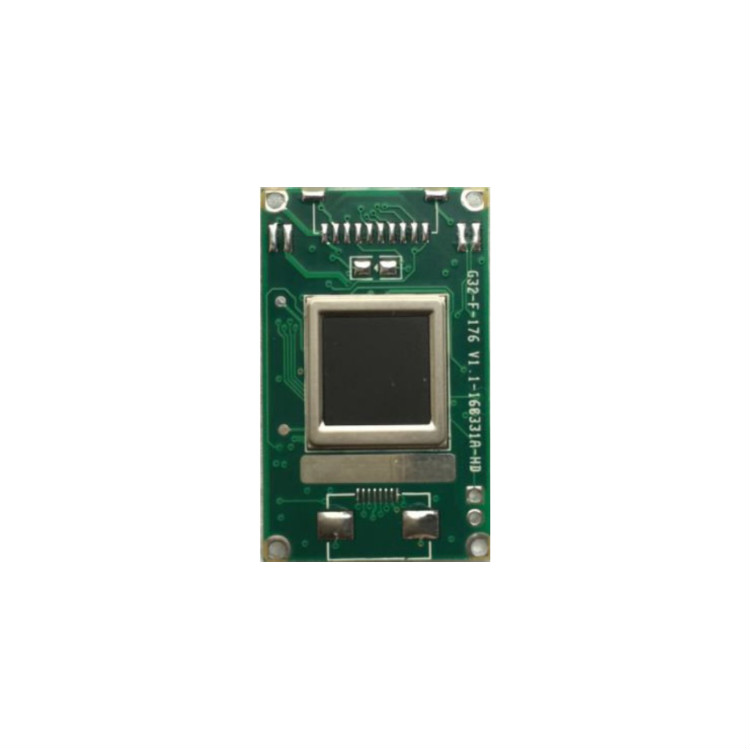

EMB176一体化小体积半导体指纹模块,通过一个12PIN,0.5mm间距的连接器和主机通讯,连接器的管脚定义如下:

产品中心
通讯方式
产品支持3种通讯方式,UART、USB、SPI。对于3种通讯方式的介绍,请参照“EMB176指纹模块的通讯协议”、“EMB176指纹模块UART通讯”、“EMB176指纹模块USB通讯”、“EMB176指纹模块SPI通讯”。
1、UART通讯

数据格式是8位数据位、1位停止位、无校验、无流控,通讯默认波特率9600,波特率可以在通讯过程中动态改变,改变时可以选择的波特率有9600、19200、38400、57600、115200。

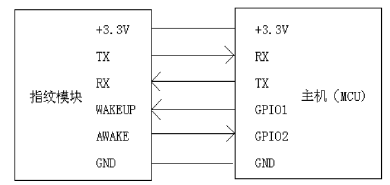

设备和主机通讯时,电路连接如下,其中WAKEUP高电平时设备工作,低电平时设备休眠;AWAKE信号是通知信号,在设备有数据要发送时,产生一个100ms的低脉冲通知主机。

2、SPI通讯

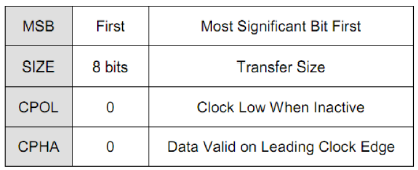

设备作为通讯中的从机,支持的最大波特率是24Mbps,SPI通讯协议如下表

设备和主机通讯时,电路连接如下,其中WAKEUP高电平时设备工作,低电平时设备休眠;AWAKE信号是通知信号,在设备有数据要发送时,产生一个100ms的低脉冲通知主机。

3、USB通讯

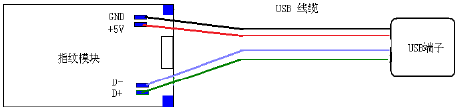

设备采用MassStorage通讯协议,SCSI指令集。和主机的电路连接如下:



应用领域
适合用于指纹智能信用卡、指纹手机、指纹平板、指纹模块、指纹密码锁、指纹UKEY、指纹采集仪、指纹智能POS机、指纹印章盒、指纹化妆箱、指纹珠宝盒、指纹运钞箱、指纹保险箱、指纹箱包、指纹门禁考勤机、指纹移动支付等。目前指纹产品广泛地应用于金融、安防、交通、医疗、电力、政府、公检法、教育考试、安全保密、社保、智能家居、部队等行业。
