FPC1011F3指纹传感器矩阵电路由152x200像素所组成。整个传感器或部分区域，皆可透过指令读取，而读取有效区域是由XSHIFT和YSHIFT缓存器所决定。 XSHIFT和YSHIFT缓存器出厂设定会针对整个FPC1011F3传感器做读取，阅读顺序示意图如下。

读取像素数据其出厂设定为一次读取8 个像素 (0，0)到(7，0)，接着读取(8，0)到(15，0) 像素。 读取像素范围可以透过XSHIFT和YSHIFT缓存器来做大或小区域范围设定。 FPC1011F3传感器读取像素时(一行(row)8个像素)，先读取X轴完成后，再读取y轴，若需改变出厂设定值，可以透过SENSEX和SENSEY缓存器作设定。

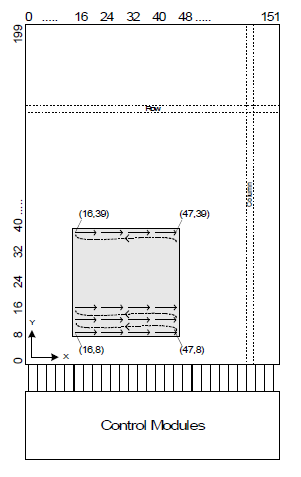

图像数据区读取如(16,8)到(47,39)，XSENSE和YSENSE是从像素 (16，8)到(23，8) 开始设定，XSHIFT设定为3，YSHIFT设定为31，即为一个长方形图像区域，共1024个像素。部分数据读取示意图如上图说明。 一行的像素可能需要好几次的读取，再读取到下一行，读取像素是由XREADS缓存器设定。 读取像素的数量请依下列公式︰ #pixels = 8·(XSHIFT+1) · (YSHIFT+1)。

上海力盛生物科技有限公司成功推广瑞典FPC1011F3电容式指纹传感器，至全国各大银行，及安防等领域，并提供半导体指纹模块，力盛是一家专注于指纹识别解决方案行业供应商。欢迎各位新老客户合作咨询。
