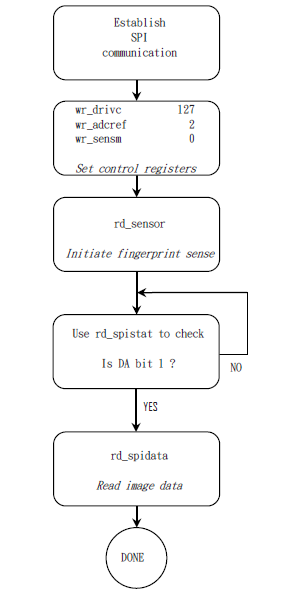

a) 在任何小于32MHz的时序速度及大于endian位的情况。使用CPHA='0'和CPOL='0'指令来建立SPI主机和装置之间的SPI界面连接,也可以用主机启用SPI界面的芯片选用讯号。
b) 传送<wr_drivc>、<wr_adcref>和<wr_ sensemode> 这3 个指令并对应参数值127,2,和0(建议之默认值) 来设定传感器输出值参数。
DRIVC |
ADCREF
|
SENSEMODE
|
||
127 |
2 |
0 |
如果其他缓存器的设定是默认值,会读取完整的图像区域。
c) 执行<rd_sensor>指令并加上一个假参数(dummy),来通知传感器要撷取图像。
d) 要从FIFO堆栈缓存器读取到第一个像素数据之前,需等一些时间;在SPI模式有两种方法来知道何时开始读取像素数据︰
-计算周期, 363 +/- 2 周期之后方可读取第一个像素数据,FIFO堆栈缓存器可弹性地从第365-489周期开始读取像素。
-询查SPI_STATUS缓存器,当FIFO堆栈缓存器数据填满时 (FIFO_TH 缓存器),会设定DA位(数据有效位) 在high。
关于怎样操作FIFO_TH缓存器的详细说明,请参考"序列模式指令"的章节。
e) 使用<rd_spidata>指令来读取30400字节像素数据;已读取的像素数据是以行列(row)逐一读取,每像素1字节,并由152 横排(Columns)乘上200 纵排(rows)的尺寸大小,形成一个图像。
f) 最后,用主机解除芯片选用讯号功能,并关闭FPC1011F3的连接(如果需要的话)。
